PWB de núcleo de alumínio

    Tipo de pagamento: L/C,T/T,D/P,Paypal,Money Gram,Western Union
    Incoterm: FOB,CFR,CIF,EXW,FCA,CPT,CIP
    Quantidade de pedido mínimo: 1 Piece/Pieces
Informação básica

Propriedades do Retardador de Chama: V0

Layers: 1

Finished Copper Thickness: 1 Oz

Surface Finish: HASL LF

Solder Mask Color: White

Silkscreen Color: Black

Board Thickness: 1.6mm

Application: Led Lighting

Material base: Alumínio

Thermal Conductivity: 2.0W

Additional Info

Pacote: Pacote Vaccum

produtividade: 10000

marca: JHY PCB

transporte: Ocean,Air

Lugar de origem: China

Certificados : ISO9001

Descrição do produto

Característica de PCB de alumínio

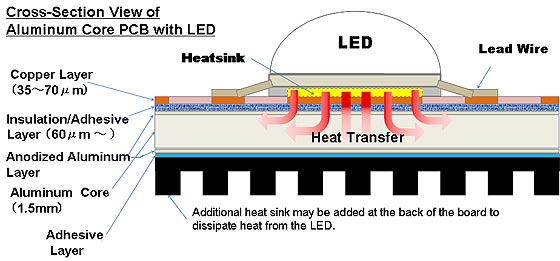

Entre todos os PCBs de núcleo de metal, o PCB de Núcleo de Alumínio é o tipo mais comum - o material de base consiste em núcleo de alumínio com padrão FR4. Ele possui uma camada de revestimento térmico que dissipa o calor de uma maneira altamente eficiente, enquanto resfria os componentes e aumenta o desempenho geral dos produtos. Atualmente, os PCBs com revestimento de alumínio são considerados a solução para aplicações de alta potência e tolerância rígida.


Detalhes do produto PCB de alumínio


  • Camada: 1 camada
  • Material: Alumínio
  • Espessura da placa acabada: 1.6mm
  • Máscara de solda branca
  • Serigrafia preta
  • Espessura de cobre terminada 1oz
  • Acabamento de superfície é HASL LF
  • Condutividade térmica: 1.0W
  • Aplicação: iluminação LED

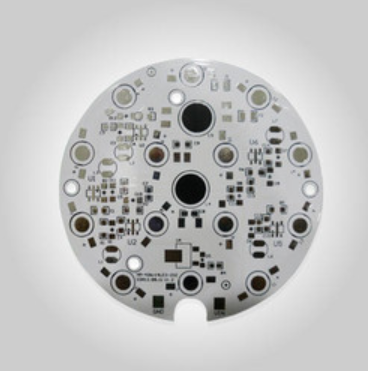

Imagem para Alumínio Núcleo PCB


Aluminum Base Metal Core PCBAluminum Led Circuit BoardAluminum Core PCB for LED



JHYPCB: Um fabricante experiente de PCB de núcleo de alumínio


A JHYPCB fabrica PCBs de Núcleo de Alumínio há mais de 9 anos. Nossas placas de circuito de alumínio com todos os recursos e capacidade de verificação de DFM livre permitem obter PCBs de Núcleo de Alumínio de alta qualidade dentro do orçamento. Nossos impressos PCBs de Alumínio são amplamente utilizados para iluminação LED, equipamentos de energia e sistemas automotivos.


Você pode perguntar:


O que é o fr4 TG?
PCB de alta temperatura PCB de alta temperatura fr4 Material. A temperatura de transição de vidro (Tg) é uma das propriedades mais importantes de qualquer epóxi e é a região de temperatura onde o polímero transita de um material duro e vítreo para um material macio e emborrachado. ... FR4 é um nome de código para o tipo de material de vidro epóxi.


O que é o Mcpcb?
Uma Placa de Circuito Impresso de Núcleo de Metal (MCPCB) é um tipo de placa de circuito impresso que contém um material de metal base. O núcleo é projetado para redirecionar o calor para longe dos componentes que produzem uma quantidade substancial de calor. ... O núcleo de metal é composto de uma placa de metal com uma espessura apropriada para dissipar o calor.


O que é o núcleo de metal PCB?
PCB com núcleo de metal e FR-4 padrão são materiais de placa de circuito comumente usados ​​em conjunto com LEDs de alimentação. O dielétrico Thermal Clad da Henkel é uma fina camada termicamente condutora ligada a um substrato de alumínio ou cobre para dissipação de calor.



Produto e serviço

  • PCB de giro rápido
  • PCB rígido
  • PCB flexível
  • PCB rígido-flexível
  • PCB de Alumínio
  • Estêncil PCB
  • PCB Multicamadas

Fabricação de Núcleo de Alumínio PCB

Aluminum Core PCB manufacturingChina Aluminum Core PCB manufacturer


Porque escolher-nos?

  • Economize dinheiro e tempo! Alcance a paz de espírito!
  • Um fabricante de protótipos PCB profissional e confiável.
  • Protótipo de PCB mais rápido.
  • Uma solução de parada para vários PCB e SMT Stencil.
  • Baixo custo para PCB simples.
  • Preço acessível para PCB de alta tecnologia.
  • Encomendas mínimas 1pcs.
  • Atendimento ao cliente on-line 24 horas.
  • Engenheiro profissional de PCB para serviço one-to-one.
  • Expedição a tempo.
  • Garantir um bom serviço e qualidade desde a cotação do PCB até a entrega.

Recursos de serviço

  • Serviço personalizado de PCB.
  • Você recebe o que você paga!
  • 7 * 24 horas de serviço online.
  • Suporte Técnico Profissional
  • Rotações rápidas
  • Entrega rápida.

Certificação (UL: E466618, TS16949, ISO9001.RoHS)

UL Certification
TS16949 Certification
SGS Certification


Expedição PCB

JHY PCB oferece métodos de envio flexíveis para nossos clientes, você pode escolher um dos métodos abaixo.

Shipment

Processo de envio
Após a produção e teste, os pedidos do seu PCB serão enviados para o nosso departamento de expedição. Como o fabricante de PCB de turno rápido, o departamento de expedição de JBY PCB enviará seu PCB rapidamente sem qualquer pendente.

Forma de Embalagem do JHY PCB

  • Use um saco de vácuo PCB profissional, com dessecante no interior. Vácuo comprimido totalmente.
  • Cole o rótulo e a marca RoHs. Use o segundo saco de vácuo para proteger as placas novamente, vácuo comprimido, certifique-se sem exceção.
  • Relatório de microssecção e placa de teste de estanho são colocados juntos com PCB em caixas.C.C (Certificado de Conformidade) será enviado ao cliente por e-mail em PDF.
  • Várias camadas de EPE espessa são preenchidas completamente nas lacunas entre os PCBs e as caixas de papelão. Espessura de 1 camada EPE é de 10 mm.
  • Embalagem neutra é adotada se não houver requisitos especiais. Caixas fortes e grossas (espessura: 10mm, 7 camadas). Diferentes tamanhos de caixas são projetados para atender a demanda de diferentes tamanhos de PCB. Todos os pacotes estão dentro do limite de peso das caixas. Para a ordem de produção em massa, não superior a 21 kg por caixa normalmente.
  • Todas as caixas seladas com fita adesiva forte devem ser seladas duas vezes, de modo a torná-las mais duráveis.
  • A cinta sólida PP / PET é utilizada fora das caixas.
  • A marca de remessa, a marca frágil e a etiqueta postal são todas coladas com clareza.
O que quer que façamos ou o que pensarmos é garantir que as placas sejam enviadas ao cliente com segurança e rapidez.

Como enviar o seu PCB?

  • Em primeiro lugar, o departamento de expedição da JHY PCB irá imprimir o endereço da encomenda e a fatura.
  • Em segundo lugar, o JHY PCB definirá as informações de remessa no site da empresa de Logística.
  • Em terceiro lugar, o pessoal da empresa de logística irá recolher o pacote do PCB JHY e enviá-lo para você.

Prazo de Expedição

Com o objetivo de melhorar o atendimento ao cliente e atender a demanda do cliente, o JHY PCB fornece os seguintes métodos de envio.
JHY PCB é experiente na exportação. Para PCB Prototype e pequeno-médio volume PCB ordem, temos bom relacionamento estável e longo prazo com forwarder, como a empresa internacional expressa DHL, FedEx, TNT, UPS. Para a ordem de produção em massa, temos empresa de transporte famosa e confiável para suporte.

Perguntas frequentes
Q1: qual é a sua quantidade mínima de encomenda?
A: nosso MOQ é 1 PCS.
Q2: você aceita design de PCB com diferentes placas em um painel?
A: Claro, podemos fazer diferentes placas no mesmo painel.
Q3 Meus arquivos Gerber estão seguros?
Um: nós protegemos a propriedade intelectual para os clientes em todo o processo. Todos os documentos dos clientes nunca são compartilhados com terceiros.
Q4: o que é necessário para a cotação?
A: Quantidade, arquivo PCB Gerber, requisitos técnicos (material, espessura da placa, acabamento da superfície, espessura do cobre, cor da máscara de solda, cor da serigrafia, ...)
Q5 Como citar o custo de transporte?
A: O custo de envio é determinado pela forma de envio (nome do remetente, dias de entrega), destino, peso e dimensão dos pacotes. Se você usa seu próprio despachante, por favor nos informe.
