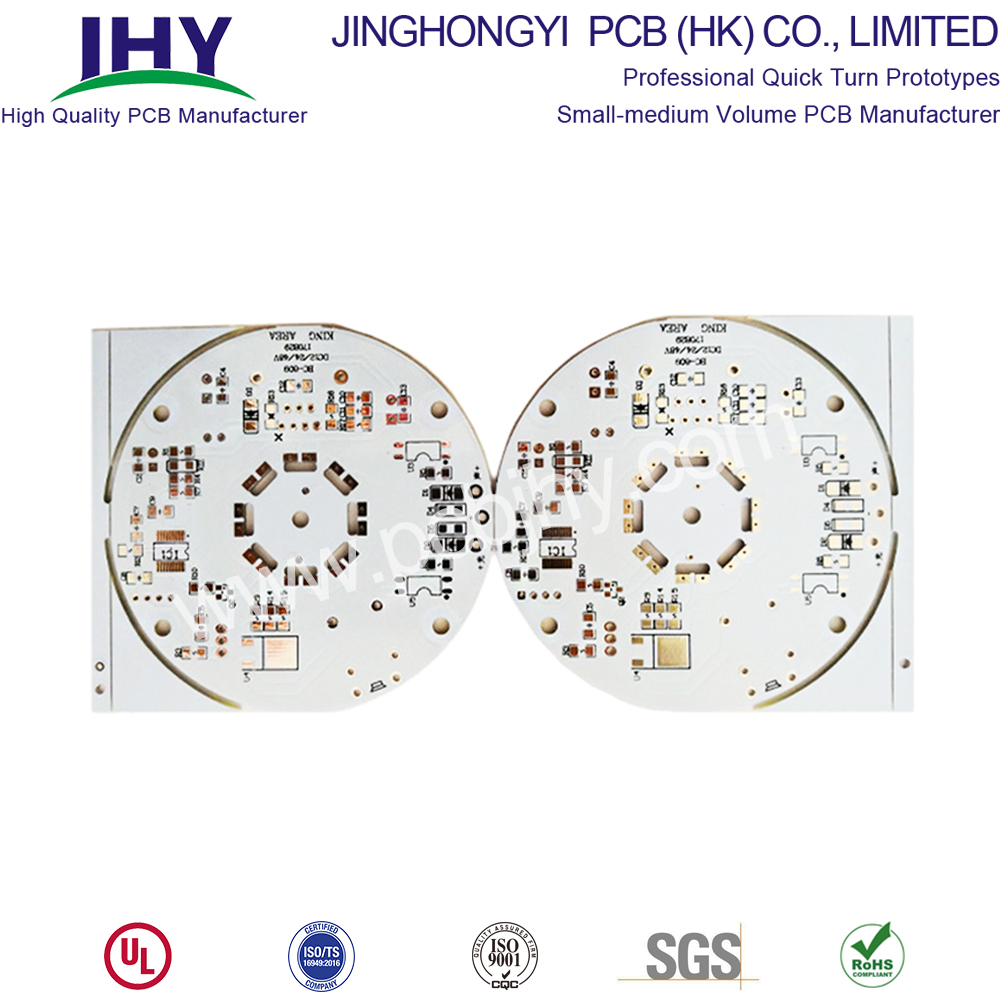

PWB de Alumínio de Dupla Face

PWB de Alumínio de Dupla Face

Tipo de pagamento: L/C,T/T,D/P,Paypal,Money Gram,Western Union
Incoterm: FOB,CFR,CIF,EXW,FCA,CPT,CIP
Quantidade de pedido mínimo: 1 Piece/Pieces

Adicionar ao cesto

Informação básica

    Material base: Alumínio

    Copper Weight: 1oz

    Solder Mask Color: White

    Silkscreen Color: Black

    Flame Retardant Properties: 94 V-0

    Application: Lighting Equipment

    Type: Aluminum PCB

    Layers: 2 Layer

    Board Thickness: 1.6mm

    Thermal Conductivity: 1.0W

    Surface Finish: ENIG 1u"

Additional Info

    Pacote: Pacote Vaccum

    produtividade: 10000

    marca: JHY PCB

    transporte: Ocean,Air

    Lugar de origem: China

    Certificados : ISO9001

Descrição do produto

O que é o alumínio PCB?

Alumínio PCB é também chamado MCPCB, Metal Núcleo PCB, Alumínio Núcleo PCB, Alumínio Suportado PCB, Alumínio Revestido PCB, Alumínio Placa PCB Revestido PCB, Alumínio Placa PCB e IMS PCB, seja qual for o nome que você preferir, eles são todos os painéis que usam Alumínio como base material como a parte do dissipador de calor das placas de circuito. De um modo geral, o alumínio é a opção mais econômica, considerando a condutividade térmica, rigidez e custo (relativamente mais barato que o cobre, aço normal e aço inoxidável). Assim, na maioria das aplicações, as pessoas sempre usam Alumínio como material de base / núcleo para fabricar Alumínio PCB / MCPCB. Os MCPCBs são usados ​​em vez dos tradicionais PCBs FR4 ou CEM3, devido à capacidade de dissipar eficientemente o calor dos componentes. Isto é conseguido usando uma Camada Dielétrica Condutora Térmica.

A principal diferença entre uma placa FR4 e MCPCB é o material dielétrico de condutividade térmica no MCPCB. Isso atua como uma ponte térmica entre os componentes do CI e a placa de suporte de metal. O calor é conduzido da embalagem através do núcleo de metal para um dissipador de calor adicional. Na placa FR4, o calor permanece estagnado se não for transferido por um dissipador de calor tópico. Alguns relatórios mostram que um MCPCB com um LED de 1W permaneceu perto de um ambiente de 25C, enquanto o mesmo LED de 1W em uma placa FR4 atingiu 12C acima do ambiente. PCB LED sempre será produzido com núcleo de alumínio.

Double Sided Aluminum PCB


O que é um PCB de Alumínio Dupla Face e Dupla Camada MCPCB / Dupla Face?

O MPCB de dupla face e dupla camada tem layout diferente, devido ao posicionamento de um núcleo de metal:

Em um MCPCB de dupla face, o núcleo de metal fica no meio de duas camadas condutoras. Há também uma camada dielétrica entre o núcleo de metal e uma camada de cobre. O núcleo de metal e os condutores são conectados entre si através do Vias. O SMD pode ser preenchido na parte inferior e superior.

Uma camada dupla MCPCB tem um núcleo de metal na parte inferior, com duas camadas condutoras no topo. Em resumo, as camadas condutoras estão no mesmo lado do núcleo de metal. Geralmente, metais como alumínio, cobre e ligas de ferro são usados ​​como núcleos metálicos. A camada dielétrica fica entre uma camada de cobre e o núcleo metálico inferior. O SMD só pode ser preenchido no topo.

JHYPCB é um líder de fabricante de PCB de alumínio de dupla face.

Quote for Double Sided Aluminum PCB manufacturing
Ter capacidade para fornecer PCB de alumínio de dupla face:
  • 2 camadas de face dobra SMT PCB com PHT (placa através do furo) através de furos,
  • 2 camadas 1 face SMT PCB com PHT via furos para os clientes.
Aplicação MCPCB de dupla face:
Application of Aluminum PCB Boards

E outro produto que precisa de térmicas.

Como fazer um núcleo de metal de dupla face (alumínio) impresso ciruit board?

1. Faça furos na placa de alumínio nua

(Os furos são maiores que os seus furos PTH em
Seu design)

2. Preencha os orifícios por resina.

3. Camada dielétrica laminada
Bettwen Aluminu e duas folhas de cobre

4.Drill os furos como seu projeto no mesmo lugar que perfurado no processo de primeira etapa

5.Plate através dos furos

Camada de traço 6.Manufacturing etc.
Em seguida, outro processo como placas FR4 PCB.

Alumínio Multicamada PCB / MCPCB

Sob a expressão da maioria das pessoas, há apenas Alumínio PCB / MCPCB. Na verdade, existem MCPCB multicamadas. Os PCBs IMS multicamadas são feitos de múltiplas camadas de material dielétrico MCPCB termicamente condutor. Na Heros Electronics, podemos fabricar PCB de alumínio de lado único e lado duplo.


Imagem para base de alumínio PCB para LED

Double Sided Aluminum PCB | PCB manufacturingDouble Sided MCPCB

Double Sided Aluminium Base Core PCBDouble Sided and Doube layer Aluminum PCB

você pode gostar


Aluminum Metal Core PCB
Aluminum PCB for LED

Aluminum Metal Core PCB

Aluminum PCB for LED
GET INSTANT QUOTE GET INSTANT QUOTE


Detalhes do produto

Aplicação: Consumer Electronics
Forma: redondo, retângulo
Material Base: Base de Alumínio


Base de alumínio LED PCB são amplamente utilizados em iluminação LED / lâmpada / tubo com boas condutividades térmicas. Fornecemos excelente material com altas condutividades térmicas para garantir uma vida estável e longa para o projeto de produto e de fornecedor de energia.

Quote for Double Sided Aluminum PCB manufacturing

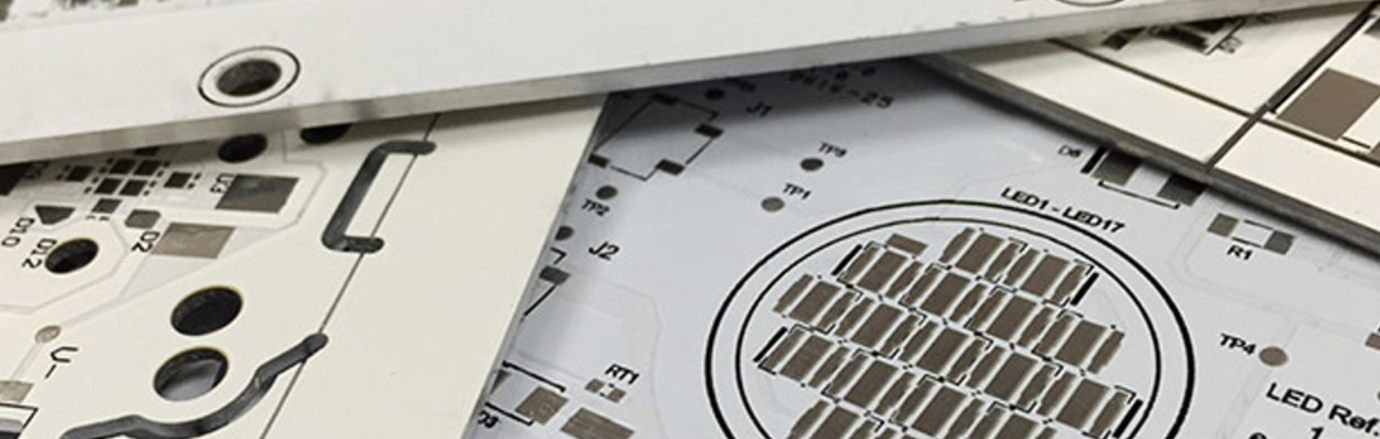

PWB de alumínio para luz LED


O PWB de alumínio é amplamente utilizado na iluminação do diodo emissor de luz : Luz conduzida carro, luz da parede, luz conduzida exterior, iluminação conduzida sala de visitas, etc.

Aluminium Clad PCB Board for LED Light

PWB de alumínio para lâmpada LED


A placa de alumínio do PWB da base do diodo emissor de luz é amplamente utilizada na lâmpada do diodo emissor de luz : Metal a lâmpada do diodo emissor de luz, lâmpada moderna do diodo emissor de luz, lâmpada branca / preta do diodo emissor de luz, lâmpada do diodo emissor de luz da mesa, lâmpada conduzida simples, etc.

Aluminum Base LED PCB for LED Lamp | Aluminum PCB manufacturing

PWB de alumínio para tubo de LED


A placa de alumínio do PWB do diodo emissor de luz da base é amplamente utilizada no tubo do diodo emissor de luz : A luz do tubo do diodo emissor de luz, luz do tubo de SMD, 1 placa do PWB da camada conduziu a luz do tubo, etc.

Aluminium Clad PCB Board | Aluminum PCB manufacturer

Fábrica de Fabricação de PCB de Alumínio


Aluminium Base LED PCB manufacturerAluminium Base LED PCB manufacturing | www.pcbjhy.com


Porque escolher-nos?

  • Economize dinheiro e tempo! Alcance a paz de espírito!
  • Um fabricante de protótipos PCB profissional e confiável.
  • Protótipo de PCB mais rápido.
  • Uma solução de parada para vários PCB e SMT Stencil.
  • Baixo custo para PCB simples.
  • Preço acessível para PCB de alta tecnologia.
  • Encomendas mínimas 1pcs.
  • Atendimento ao cliente on-line 24 horas.
  • Engenheiro profissional de PCB para serviço one-to-one.
  • Expedição a tempo.
  • Garantir um bom serviço e qualidade desde a cotação do PCB até a entrega.

Grupo de Produto : Aluminum PCB
