JHYPCB é um fabricante experiente de placa de alumínio PCB

A JHY PCB produz o PCB Aluminium Board (também chamado PCBs com base de metal) há mais de uma década. Embora originalmente previsto para uso na indústria de fornecimento de energia, esses substratos são agora mais amplamente utilizados em produtos LED de alto brilho.

Nós fabricamos a placa de alumínio PCB com uma seleção completa de materiais de alto desempenho e baixo custo dos principais fornecedores em todo o mundo. O PCB de alumínio consiste de uma base metálica dielétrica com uma camada de circuito de cobre colada para criar uma transferência de calor superior para ajudar a resfriar componentes enquanto elimina problemas associados ao gerenciamento de cerâmicas frágeis.

O PCB com suporte de alumínio pode aumentar consistentemente a durabilidade e a confiabilidade a longo prazo de um produto final por meio do controle de temperatura e reduções associadas nas taxas de falha. Projetos de alumínio também oferecem melhor estabilidade mecânica e níveis mais baixos de expansão térmica do que outros materiais disponíveis.

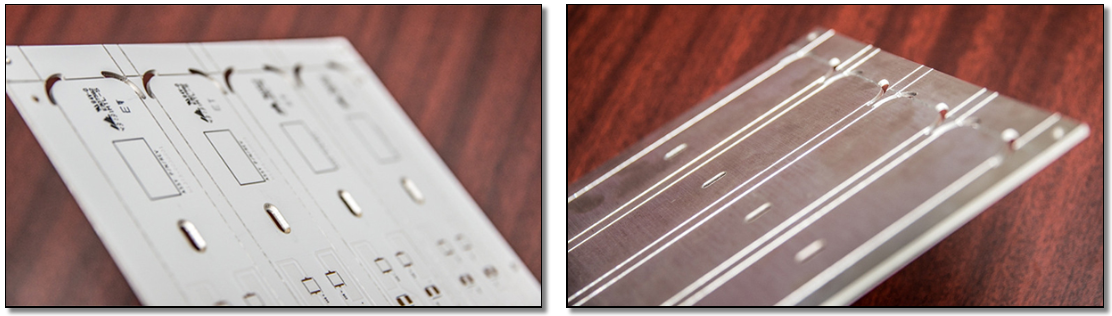

PCB Aluminum Board
Placa de alumínio PCB
As informações a seguir se concentram em aplicativos unplatados não-revestidos tipicamente usados ​​em aplicativos de maior volume. Para obter informações sobre placas de circuito impresso de alumínio, PCB de núcleo de metal, PCB flexível com alumínio e outros PCBs revestidos a quente.

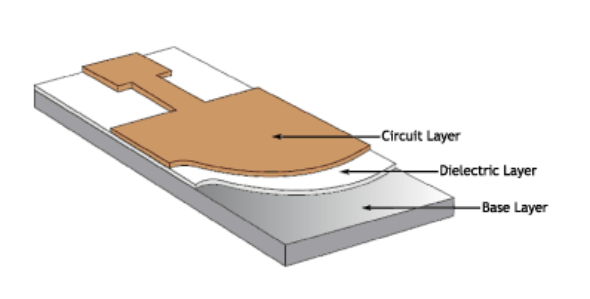

Camadas de alumínio PCB
Os PCBs de alumínio são um sistema exclusivo em camadas composto pelas seguintes camadas.

Camada de circuito:
Folha de circuito impresso com espessura de 1oz a 5 oz.

Camada dielétrica:
A camada dielétrica pode ter muitas opções diferentes que oferecem isolamento elétrico com resistência térmica mínima. Também é usado para unir a camada de circuito e o material de base. Cada dielétrico específico tem seu próprio reconhecimento de UL. Veja abaixo uma lista dos diferentes materiais que temos em estoque para garantir uma ampla variedade de opções com entrega rápida.

Camada de base:
A camada de base é mais frequentemente de alumínio, mas também pode ser de cobre. A espessura mais utilizada é de 0,040 "(1,0 mm), embora muitas espessuras alternativas estejam disponíveis.

PCB Aluminum Board Layers

Camadas da placa do alumínio do PWB

Como o alumínio PCB é feito?

Uma fina camada de dieltrico termicamente condutor, mas eletricamente isolante, est laminada entre uma base de metal e uma folha de cobre. A folha de cobre é gravada no padrão de circuito desejado e a base de metal retira o calor deste circuito através do dielétrico fino.

Requisitos chave ao selecionar um fabricante de PCB de alumínio

Na maior parte, toda a fabricação de PCBs segue o mesmo processo de produção, independentemente de onde eles são feitos. As únicas diferenças verdadeiras nos fornecedores são o nível de automação em seus processos, a mais nova tecnologia e o equipamento, e a disponibilidade de equipamentos específicos para se concentrar em certos tipos de produtos finais.

Para PCBs de alumínio, há vários itens importantes que um fabricante de PCB precisa considerar para poder produzir efetivamente PCBs de alumínio em qualquer quantidade, incluindo:

Equipamento de Imagem Dedicado

Muitos de nossos PCBs apoiados em alumínio entram em aplicações de LED que são muito mais longas do que os painéis de produção padrão de 18 ”x 24” ou 20 ”x 24” usados ​​na fabricação tradicional de PCBs. Para poder registrar com precisão e produzir economicamente essas peças, um fabricante deve ter uma peça personalizada de equipamento de imagem de luz ultravioleta de 60 "ou uma configuração capaz de serimpressora (de uma vez) de uma imagem e, em seguida, cura por UV através de um forno.

O processo de fabricação de idade de impressão da tela metade da imagem e, em seguida, tentar registrar a primeira mão enquanto a impressão da tela a segunda metade é muito menos eficaz.

Equipamento especializado de pontuação

O equipamento mais comum que pode ser classificado através dos materiais FR-4 tradicionais não é adequado para gerenciar PCBs de alumínio. Para obter o menor custo possível, precisamos obter o melhor rendimento possível, o que significa que precisamos posicionar essas peças o mais próximo possível umas das outras no painel de produção. Sem pontuação V, você deve rotear mecanicamente as peças, o que pode resultar em até 20% de perda de rendimento, aumentando subseqüentemente os custos.

Nossa equipe de engenharia tem muitos anos de experiência ajudando nossos clientes a projetar matrizes que são as mais econômicas para serem depanelizadas.

Prensas de punção maiores que 40 toneladas

Para placa de alumínio PCB que são redondas ou têm características únicas - (ranhuras, furos grandes, recortes, etc.) - você vai querer um fabricante que possa perfurar esses recursos. Tentar desbastar mecanicamente PCBs de alumínio é uma maneira muito cara de obter esses recursos em um ambiente de produção.

Teste Hi-Pot em linha

Um requisito exclusivo do PCB de alumínio é que os clientes queiram saber que o produto que estão adquirindo foi aprovado em um teste de alta demanda. Embora a maioria dos fabricantes de PCBs possa fazer isso, geralmente é um processo separado em um laboratório que não está localizado em testes elétricos. A configuração elétrica do JHYPCB inclui um teste de alta potência, que reduz drasticamente o custo para o cliente.

Aplicações de placa de alumínio PCB

Embora os Conversores de Potência e os LEDs sejam os maiores usuários desses produtos, as empresas automotivas e de RF também estão buscando aproveitar os benefícios dessas construções. Enquanto uma construção de camada única é a mais simples, outras opções de configuração estão disponíveis no JHYPCB, incluindo:

Um dos desenvolvimentos mais recentes em materiais IMS é dielétricos flexíveis. Estes materiais apresentam um sistema de resina de poliimida com cargas cerâmicas que proporciona excelente isolamento elétrico, flexibilidade e, claro, condutividade térmica. Quando aplicado a um material de alumínio flexível como o 5754 ou similar, o produto pode ser formado para obter uma variedade de formas e ângulos que podem eliminar acessórios, cabos e conectores caros. Embora esses materiais sejam flexíveis, eles devem ser colocados no lugar e permanecer no lugar. Eles não são adequados para aplicativos que devem ser flexionados regularmente.


PCB de alumínio híbrido

Em uma construção IMS híbrida, uma submontagem de um material não térmico é processada independentemente e, em seguida, os JHYPCB Hybrid IMS PCBs são ligados à base de alumínio com materiais térmicos. A construção mais comum é uma subcamada de 2 ou 4 camadas. -montagem feita a partir de FR-4 convencional.A ligação desta camada a uma base de alumínio com dielétricos térmicos pode ajudar a dissipar o calor, melhorar a rigidez e atuar como um escudo.Outros benefícios incluem:

PWB de Alumínio Multicamadas

Comuns no mercado de fornecimento de energia de alto desempenho, os PCBs multicamadas IMS são feitos de múltiplas camadas de dielétricos termicamente condutivos. Estas construções têm uma ou mais camadas de circuitos enterrados no dieléctrico com vias cegas que actuam como vias térmicas ou vias de sinal. Embora mais caros e menos eficientes na transferência de calor como projetos de camada única, eles fornecem uma solução simples e eficaz para a dissipação de calor em projetos mais complexos.

PCB de Alumínio Através de Furo

Nas construções mais complexas, uma camada de alumínio pode formar um "Núcleo" de uma construção térmica multicamadas. O alumínio é pré-perfurado e preenchido com dielétrico antes da laminação. Materiais térmicos ou subconjuntos podem ser laminados em ambos os lados do alumínio usando materiais de ligação térmica. Uma vez laminado, o conjunto completo é perfurado similar a um PCB multicamada convencional. Os buracos atravessados ​​atravessam as folgas no alumínio para manter o isolamento elétrico. Como alternativa, um núcleo de cobre pode permitir conexões elétricas diretas e com furos isolados.

Você pode melhorar a durabilidade e o desempenho de seu produto usando placas de alumínio. Projetos simples e baixa impedância térmica da saída dielétrica realiza todos os outros isoladores da placa de circuito impresso para componentes de potência e alta temperatura de operação. O custo relativamente baixo em relação ao cobre e a capacidade de ter um material leve com excelente durabilidade são as principais razões pelas quais o alumínio é usado para essas aplicações.

Abaixo estão alguns exemplos de aplicações usando PCBs com suporte de alumínio.

Conversão de Potência
O alumínio revestido oferece uma variedade de desempenhos térmicos, é compatível com fixadores mecânicos e é altamente confiável.

Placas de Circuito LED
O uso do alumínio com o seu LEB PCB garante as mais baixas temperaturas operacionais possíveis e o máximo de brilho, cor e vida útil. Com muitas opções de baixo custo para materiais dielétricos e equipamentos de fabricação específicos dedicados à produção de um único lado de produtos de iluminação LED, podemos oferecer aos nossos clientes a melhor solução global.

Motor Drives
As escolhas dielétricas revestidas termicamente fornecem o isolamento elétrico necessário para atender aos parâmetros operacionais e aos requisitos de teste da agência de segurança.

Relés de Estado Sólido
O alumínio oferece um substrato termicamente eficiente e mecanicamente robusto para afastar o calor dos componentes críticos do sistema.

Automotivo
A indústria automotiva utiliza placas de alumínio, pois elas precisam de confiabilidade a longo prazo sob altas temperaturas operacionais, juntamente com sua exigência de utilização efetiva do espaço. Mais comumente usado em componentes do sistema de iluminação automotiva.


Produtos de consumo
Mais comumente encontrados em iluminação pública, iluminação de controle de tráfego, iluminação de edifícios internos, iluminação de paisagem e equipamentos de camping como PCBs de alumínio são leves e podem ser muito pequenos em tamanho.
