PWB de óleo verde de dupla face FPC

PWB de óleo verde de dupla face FPC

Tipo de pagamento: L/C,T/T,D/P,Paypal,Money Gram,Western Union
Incoterm: FOB,CFR,CIF,EXW,FCA,CPT,CIP
Quantidade de pedido mínimo: 1 Piece/Pieces

Adicionar ao cesto

Informação básica

    Tolerance: ± 0.03mm

    Prototype PCB Lead Time: 24-48 Hours

    Sample Lead Time: 1-3 Days

    Application: Medical Equipment

    Type: Double Sided FPC Coil PCB Board

    Surface Treatment: Immersion Gold

    Size: 76mm * 20MM

    Thickness Of Finished Product: 1.89mm

    Reinforcement: 1.6mm Fr4

Additional Info

    Pacote: Pacote de Vaccum

    produtividade: 10000

    marca: JHY PCB

    transporte: Ocean,Air

    Lugar de origem: China

    Certificados : ISO9001

Descrição do produto

PCB de óleo verde de dupla face FPC, placa de circuito de impressão de óleo verde, PCB flexível de dupla face com fabricação e fornecedor de alta qualidade .

À primeira vista, você verá que há uma camada de óleo verde no PCB. É chamada de máscara de solda, composta de resina, talco e pigmento. Obviamente, a máscara de solda também possui outras cores, incluindo vermelho, amarelo, preto e assim por diante, mas o verde é o que mais se utiliza.

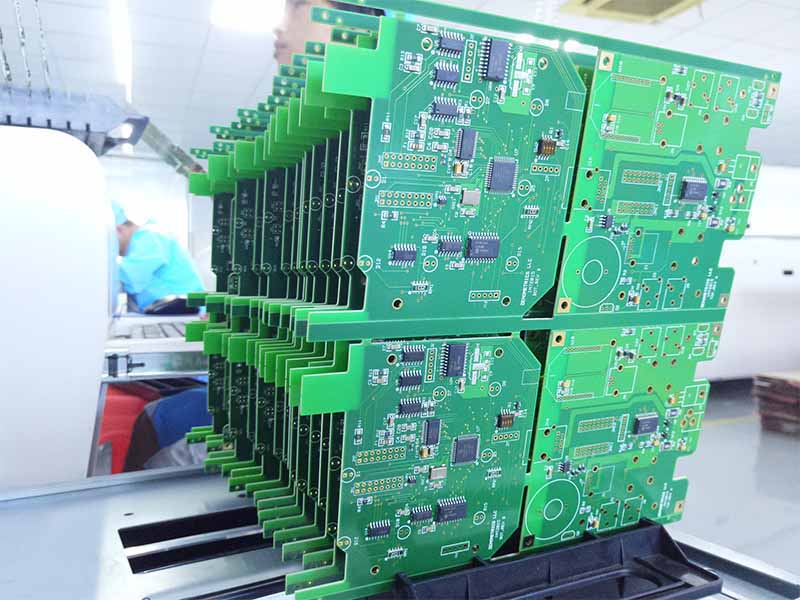

High quality PCB with green solder mask

PCB de alta qualidade com máscara de solda verde

De um modo geral, a placa de circuito refere-se a PCB rígida. O processo de tratamento de superfície e a máscara de solda do PCB rígido usam óleo verde, vermelho ou amarelo, ou seja, a chamada placa de óleo verde, placa de óleo vermelha e placa amarela.

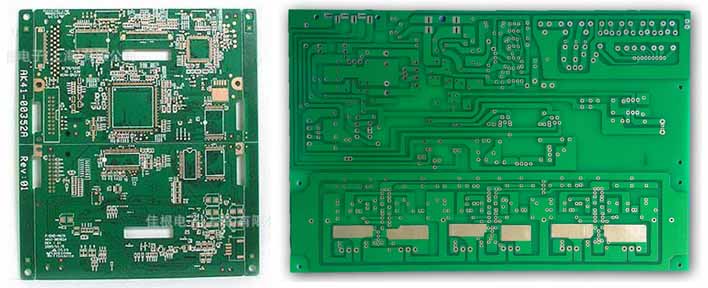

Green oil solder mask printed circuit board

Placa de circuito impresso de máscara de solda de óleo verde

Você já viu a placa de circuito flexível de óleo verde de dupla face? Sim, seremos capazes de produzir produtos personalizados para suas necessidades específicas. Em ambiente específico e cenário de uso, pode ser útil usar PCB de óleo verde flexível de dupla face.

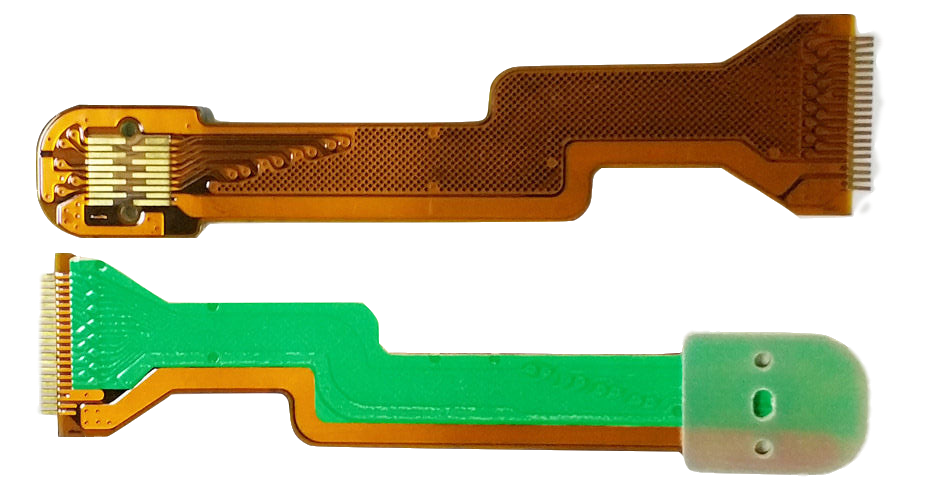

Flexible green oil solder mask circuit board

Placa de circuito flexível de máscara de solda a óleo verde

A Jinghongyi PCB, envolvida no protótipo de PCB e na produção e fabricação de pequenos e médios lotes, tem quase 10 anos de experiência. Se você está procurando o fabricante do seu PCB, nós somos sua melhor escolha.

Leitura estendida

1. Em alguns processos de fabricação, é necessário que o PCB atravesse a sala de exposição com luz amarela e o efeito visual na sala de exposição seja melhor do que a máscara de solda com outras cores.

Além disso, o PCB precisa revestir os testes de estanho, SMT e AOI durante a soldagem SMT. Todos esses processos requerem alinhamento óptico de posição e a máscara de solda verde é melhor para o reconhecimento de instrumentos.

2. Antes que o teste da sonda voadora seja aplicado amplamente, a maioria dos fios do PCB é confiada a olho nu para inspecionar. Está muito cansado de detectar as placas sob luz forte. Se a placa rígida for verde, não causará muitos danos aos olhos.

3. Existem cobalto e carbono nas máscaras de solda azul e preta, que possuem uma certa condutividade, portanto, existe o risco de curto-circuito. No entanto, o PCB com óleo verde será mais amigável ao meio ambiente. Porque ele não libera gases venenosos ao usar a placa de circuito impresso em um ambiente de alta temperatura.

4. Desde que algumas marcas famosas começaram a usar a máscara de solda preta em 2007, como ASUS e Micro-Star, as pessoas ficaram de olho nas cores do PCB. Dessa forma, as pessoas gradualmente acreditam que PCBs com máscara de solda preta significa que placas têm alta qualidade. Depois disso, mais e mais fabricantes de PCBs começaram a aplicar a máscara de solda preta. Ninguém disse que as placas de circuito impresso com máscara de solda preta são melhores do que aquelas com máscara de solda verde. Isso se deve inteiramente aos enganos causados ​​pelas marcas famosas que usam máscara de solda preta para identificar o posicionamento do produto.

5. Não há razão, apenas por causa do hábito, por isso tem sido usado o tempo todo.

A JingHongYi PCB é a principal especialista em fabricação de eletrônicos para PCB, traz uma combinação única de tecnologia e qualidade que oferece um suprimento competitivo de placas de circuito impresso e PCBA. Com engenheiros altamente qualificados, podemos ajudá-lo a encontrar uma placa de circuito impresso com alta qualidade.

Saiba mais sobre a JHY PCB, explorando a capacidade de fabricação da Flexible PCB abaixo. Podemos fazer mais do que você pode imaginar.


Items Manufacturing Capability
PCB Layers 1 - 8layers
Laminate DuPont PI, Shengyi PI
Maximum PCB Size(Length x Width) Single Sided PCB 480*4000mm
Double Sided PCB 480*1800mm
Multilayers 236*600mm
Minimum Board Thickness Single Sided PCB 0.05mm+/-0.02mm
Double Sided PCB 0.08mm+/-0.02mm
Multilayers As per Gerber
Finished Board Thickness  1-6L 0.05mm-0.6mm
8L 1.6mm
Min Tracing/Spacing Copper Thickness 1/3 oz:                0.076mm/0.076mm   (1-6L)
0.05mm/0.05mm       (8L)
Copper Thickness 1/2 oz: 0.076mm/0.076mm   (1-6L)
0.06mm/0.06mm       (8L)
Copper Thickness 1oz: 0.1mm/0.1mm           (1-6L)
0.065mm/0.065mm       (8L)
Min. Annular Ring 4mil
Minimum Hole Size 1-6L 0.2mm(8mil)  (CNC)
8L 0.15mm(CNC)
Solder Mask Color Green, White, Blue, Black, Red, Yellow
Solder-stop coating---Coverlay PI and PET film
Silkscreen Color White, Black, Yellow
Surface Finish OSP
e HASL
ENIG(Electroless NickLead-Freeion Gold) Ni thickness:2-6um
Au thickness:0.025-0.05um
Flash Gold Ni thickness:2-8um
Au thickness:0.025-0.15um
Immersion Tin Tin thickness:0.5-1um
PlatingTin  Tin thickness:1-10um
Laser cuPunching
Special technologies Peelable solder mask
Gold fingers
Stiffener (only for PI/FR4 substrate)
Impedance Control+/-10%
Rigid Flex PCB


Recursos avançados para PCB flexível


À medida que o mercado de circuitos flexíveis continua a se expandir, houve muitos avanços na tecnologia, incluindo:

Dissipadores de calor - Os dissipadores de calor podem ser laminados para flexionar os circuitos para dissipar o calor dos componentes sensíveis, como os LEDs.

Montagem de componentes - oferecemos recursos de montagem em furos e superfícies, bem como em testes de circuitos, revestimento conforme e embalagens de proteção eletrostática.

Impedância controlada - Com o aumento da velocidade de comutação de sinal, os engenheiros precisam entender e controlar a impedância dos traços. Com tempos curtos de transição de sinal e altas taxas de clock dos circuitos digitais modernos, os traços precisam ser considerados linhas de transmissão em vez de simples interconexões. Com os requisitos de velocidade mais altos de hoje, traços de impedância controlada são projetados para minimizar reflexos elétricos e garantir uma transição sem erros entre a pista e as interconexões. Se perfeitamente otimizada, a impedância controlada permite o controle das dimensões físicas e do material do cabo. A transmissão do sinal de impedância controlada exige que os materiais flexíveis do circuito sejam uniformes nas propriedades de espessura e elétrica. Na Flexible Circuit Technologies, temos uma vasta experiência no projeto e fabricação de circuitos flexíveis com impedância controlada.

Pinos de crimpagem - Os pinos de crimpagem são mecanicamente conectados a um circuito para permitir conexões soldadas.

Sobreposições gráficas - As sobreposições gráficas podem ser colocadas sobre circuitos flexíveis, placas rígidas ou comutadores de membrana. As sobreposições fornecem à interface do usuário o circuito subjacente e geralmente são usadas em conjunto com LEDs, displays de LCD ou interruptores de domo montados nesses circuitos. As sobreposições são feitas de policarbonato, poliéster ou materiais acrílicos.

Slots e furos com corte a laser - Historicamente, as lâminas X-acto ou lâminas de barbear eram utilizadas para cortar áreas complexas de um circuito flexível, cujo rendimento bem-sucedido dependia da habilidade do operador. A FCT melhorou drasticamente esse processo utilizando um feixe de laser topo de linha com controle de profundidade extremamente preciso para cortar com precisão o substrato subjacente de um circuito flexível. Feixes de laser precisos podem abrir aberturas de circuito com a máxima precisão.

Overmolding - Overmolding é o processo pelo qual a FCT incorpora eletrônicos em vez de simplesmente colocar eletrônicos no circuito. À medida que os dispositivos eletrônicos e as interconexões necessárias se tornam mais compactos, a incorporação de circuitos eletrônicos no conjunto de cabos é uma alternativa econômica aos eletrônicos de bordo. Geralmente chamados de dongles ou cabos inteligentes, esses dispositivos incorporados podem resolver muitos desafios de embalagem.

Panelization - Durante o processo de panelization, um reforçador é aplicado aos limites de vários circuitos em um painel, para que possam ser facilmente processados ​​através dos processos de soldagem [pick & place "e wave. Depois que o painel das placas de circuito for concluído, basta prendê-los fora e eles estão prontos para ir.

Adesivos sensíveis à pressão (PSAs) - PSAs com um revestimento de liberação são usados ​​em aplicações em que uma parte do circuito precisa ser fixada em um local específico no produto final. Durante a montagem, o revestimento de liberação é retirado e o adesivo exposto permite que o montador pressione o circuito no lugar e o mantenha lá.

Circuitos flexíveis esculpidos - Os circuitos flexíveis esculpidos são especiais, pois os condutores de cobre variam em profundidade e espessura em diferentes locais. O cobre é fino na parte mais flexível do circuito e grosso no ponto de interconexão. Os circuitos flexíveis esculpidos permitem conexões nuas de metal (como um plug-in) e permanecem fortes na formação da junta de solda. Os dedos esculpidos são uma alternativa mais confiável aos pinos de crimpagem presos mecanicamente.

Blindagem - A blindagem é aplicada quando um aplicativo requer limites de interferência eletromagnética e / ou eletrostática. A blindagem de proteção pode ser padronizada ou sólida. De qualquer forma, reduz o ruído e controla a impedância das linhas de sinal.

Reforçadores - os reforçadores são aplicados em circuitos flexíveis, nos quais é necessário suporte adicional, como áreas de montagem de componentes ou sob traços expostos que serão conectados para conexão. Os reforços comuns são FR4 e poliimida.

Montagem do fio - Em certas aplicações, uma combinação de circuito flexível ou rígido com o fio tradicional pode ser um projeto mais econômico que ainda atende às necessidades da submontagem do cliente. Na Flexible Circuit Technologies, temos a capacidade de projetar, fornecer, fabricar e montar todo o subconjunto incorporando o circuito, a fiação e os componentes. Esse nível de capacidade e comprometimento é o que nos diferencia de outros fornecedores de circuitos flexíveis.

Aquecedores flexíveis - Aquecedores flexíveis são elementos de aquecimento finos e flexíveis, modelados para atender às suas necessidades exclusivas de equipamentos de aquecimento.

Solda de barra quente - A conexão de solda de barra quente é uma maneira de eliminar um conjunto de conectores entre o cartão duro e o circuito flexível. Essa conexão fornece uma alternativa eficiente, durável e mais barata a um conjunto de conectores padrão.
