Informação básica

    Material: FR-4

    Color: Green/White

    Copper Thickness: Inner 1 OZ, Ourter 0.5 OZ

    Surface Treatment: Immersion Gold+OSP

    Min Hole: Mechanical Hole 0.2mm,Laser Hole 0.1mm

    Layer: 10 Anylayer

    Finished Thickness: 1.6mm

    Min Trace / Space: 2.5mil/2.5mil

    Application: Communication Products

    Specail Process: Anylayer

Additional Info

    Pacote: Pacote de Vaccum

    produtividade: 10000

    marca: JHY PCB

    transporte: Ocean,Air

    Lugar de origem: China

    Certificados : ISO9001

Descrição do produto

Nome : Placa do PWB de 10 Anylayer HDI

Material : FR-4

Camada : 10 Anylayer

Cor : Verde, Branco

Espessura final : 1,6 mm

Espessura de cobre : interno: 1OZ, ourter: 0.5OZ

Tratamento de Superfícies : Imersão em Ouro + OSP

Traço mínimo / espaço : 2.5mil / 2.5mil

Furo mínimo : Furo mecânico 0.2mm, furo 0.1mm do laser

Aplicação : Produtos de Comunicação

Processo Specail: Anylayer

6 Layer 1+N+1 HDI PCB | JHYPCB.COM
A Jinghongyi PCB é uma fabricante chinesa de PCB especializada na produção e montagem do protótipo HDI PCB e PCB de pequeno e médio lote. Nossa base de fábrica tem uma vasta experiência na produção de placas HDI PCB para diferentes aplicações do mercado. Nós podemos produzir todos os tipos e todos os tipos de empilhamento de HDI PCB para você. Com tecnologia avançada de fabricação, engenheiros experientes e trabalhadores de produção qualificados, eles são a garantia confiável da qualidade da sua placa de circuito impresso.

Os materiais que usamos para produzir HDI PCB incluem: padrão FR4, alto desempenho FR4, FR4 sem halogênio, Rogers

Acabamentos de superfície disponíveis OSP, ENIG, Estanho de imersão, Prata de imersão, Ouro eletrolítico, Dedos em ouro.

Nossa vantagem: placas multicamadas com densidade de bloco de conexão mais alta que as placas padrão, com linhas / espaços mais finos, menores através de orifícios e blocos de captura, permitindo que as microvias penetrem apenas em camadas selecionadas e também sejam colocadas em blocos de superfície.

Para obter mais informações sobre o HDI PCB e a capacidade de produção da nossa placa de circuito HDI , faça o download do arquivo PDF fornecido por nós.

A placa HDI (High Density Interconnects) é definida como uma placa (PCB) com uma densidade de fiação mais alta por unidade de área do que as placas de circuito impresso convencionais (PCB).

HDI PCB Full Forms :


1 + N + 1, 2 + N + 2, 3 + N + 3, 4 + N + 4, Qualquer interconexão de camada

De acordo com diferentes camadas, atualmente a placa DHI PCB é dividida em três tipos básicos:

1 + N + 1, 2 + N + 2, qualquer interconexão de camada

HDI PCB Full Form And Structures

1) PCB HDI (1 + N + 1)


Recursos:

Adequado para BGA com contagens de E / S mais baixas


Tecnologias de linhas finas, microvia e registro capazes de arremesso de 0,4 mm
Material qualificado e tratamento de superfície para processo sem chumbo
Excelente estabilidade e confiabilidade de montagem
Cobre preenchido via
Aplicação: Telefone Celular, UMPC, Tocador de MP3, PMP, GPS, Cartão de Memória

Estrutura do PWB 1 + N + 1 HDI:

1+N+1 HDI PCB Structure

2) PCB HDI (2 + N + 2)


Recursos:

Adequado para BGA com bola menor e maior contagem de E / S
Aumente a densidade de roteamento em design complicado
Capacidades de cartão fino
Material Dk / Df mais baixo permite melhor desempenho na transmissão de sinal
Cobre preenchido via
Aplicação: Telefone celular, PDA, UMPC, consola de jogos portátil, DSC, Filmadora


Estrutura 2 + N + 2-HDI-PCB


2+N+2-HDI-PCB-structure

3) ELIC (interconexão a cada camada)


Recursos:

Cada camada via estrutura maximiza a liberdade de design
O cobre preenchido via fornece maior confiabilidade
Características elétricas superiores
Tecnologias de colisão de Cu e pasta de metal para chapas muito finas
Aplicação: Telefone celular, UMPC, MP3, PMP, GPS, cartão de memória.


Toda estrutura de interconexão de camadas

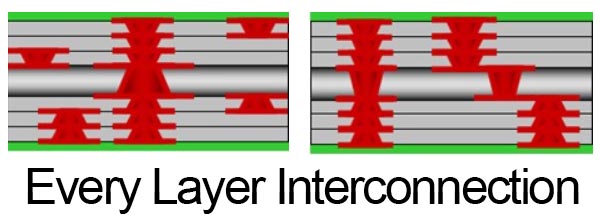

Every Layer Interconnection Structure

A placa de circuito HDI tem as seguintes vantagens:

  1. Custos mais baixos
  2. aumentar a densidade da fiação
  3. é propício ao uso de tecnologia avançada de embalagem
  4. ter melhor desempenho elétrico e precisão do sinal
  5. confiabilidade é melhor
  6. pode melhorar as propriedades térmicas
  7. pode melhorar a interferência de radiofrequência, interferência de ondas eletromagnéticas, descarga eletrostática
  8. aumentar a eficiência do projeto
