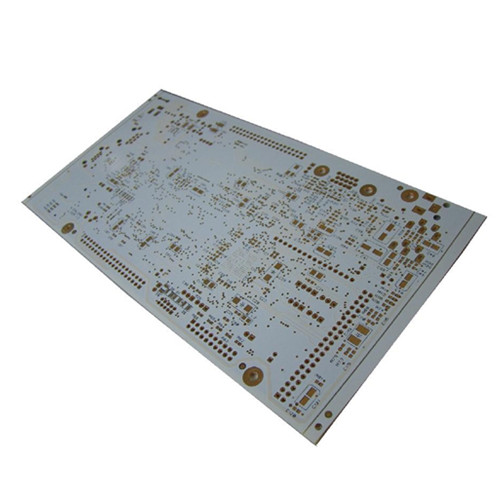

Placa CEM-1 Material LED PCB branco quente

Placa CEM-1 Material LED PCB branco quente

Tipo de pagamento: L/C,T/T,D/P,Paypal,Money Gram,Western Union
Incoterm: FOB,CFR,CIF,EXW,FCA,CPT,CIP
Quantidade de pedido mínimo: 1 Piece/Pieces

Adicionar ao cesto

Informação básica

    Copper Weight: 1oz

    Flame Retardant Properties: 94 V-0

    Board Thickness: 1.6mm+/-10%

    Base Material: CEM-1

    Layers: 1 Layer

    Surface Finish: Immersion Gold

    Solder Mask Color: Warm White

    Silkscreen Color: Black Color

    Shape: Square

    Outline Profile: CNC Routing/Punching/V-cut

Additional Info

    Pacote: Pacote de Vaccum

    produtividade: 10000

    marca: JHY PCB

    transporte: Ocean,Air

    Lugar de origem: China

    Certificados : ISO9001

Descrição do produto

PWB material do diodo emissor de luz de CEM, Fabricação de material para placa de circuito impresso da CEM

Os materiais epóxi compósitos (CEM) são um grupo de materiais compósitos tipicamente feitos de superfícies de tecido de vidro e núcleo de vidro não tecido combinados com resina sintética epóxi. Eles são normalmente usados ​​em placas de circuito impresso.


LED CEM-1 PCB Boards


Existem diferentes tipos de CEMs:


  • O CEM-1 é um laminado à base de celulose e papel de baixo custo, com retardador de chama e apenas uma camada de tecido de vidro. Este material é amplamente utilizado nos seguintes produtos: indústria de LED, relógios e relógios, eletrodomésticos em geral e produtos eletrônicos em geral

  • O CEM-2 possui núcleo de papel de celulose e superfície de tecido de vidro.

  • O CEM-3 é muito semelhante ao material PCB mais usado, o FR-4. Sua cor é branca e é retardadora de chama.

  • O CEM-4 é bastante semelhante ao CEM-3, mas não é retardador de chama.

  • O CEM-5 (também chamado CRM-5) possui núcleo de vidro tecido de poliéster.

Qual é a diferença entre FR4 e CEM-1?


1. Materiais diferentes:


(1) FR4 é um substrato de pano de fibra de vidro.
(2) CEM-1 é um tecido composto de fibra de anel de tecido de substrato, núcleo de material de papel.

2. O desempenho abrangente é diferente:


(1) O desempenho abrangente e o custo do CEM-1 estão entre o substrato do papel e o cartão epóxi.
(2) O desempenho do FR4 é melhor que o do CEN-1.

3. A folha CEM-1 é formada pela laminação de uma folha de cobre com uma cobertura de folha de semi-cura à base de pano de fibra de vidro e uma folha de semi-cura à base de papel de polpa de madeira. O índice relativo de marcação de vazamento de FR 4 pertence ao grau 4 100-175V.

O CEM-1 é um laminado revestido de cobre feito de papel de algodão e resina epóxi (retardante de chamas).

Folha folheada a cobre, também conhecida como material base. O laminado revestido de cobre é um tipo de material de placa, que é feito imergindo o material de reforço em resina e cobrindo um ou ambos os lados com folha de cobre e prensagem a quente. É o material básico para PCB, geralmente chamado de material base. Quando é usado na produção de placas multicamadas, também é chamado de placa principal (CORE).

O laminado revestido de cobre é o material básico da indústria eletrônica. É usado principalmente no processamento e fabricação de placas de circuito impresso (PCB). É amplamente utilizado em televisão, rádio, computador, comunicação móvel e outros produtos eletrônicos.

A indústria de laminados revestidos a cobre tem uma história de quase 100 anos. É uma história de desenvolvimento tecnológico inseparável com o desenvolvimento da indústria de informações eletrônicas, especialmente a indústria de PCB. O desenvolvimento de laminados de cobre começou no início do século XX. Naquela época, houve um progresso gratificante na fabricação de resinas, reforços e substratos para laminados revestidos de cobre.

Os laminados revestidos de cobre (CCL) são comumente usados ​​das seguintes maneiras:

1. Papel de algodão FR-1-fenólico, geralmente chamado de placa de madeira elétrica (mais econômica que FR-2)
2. FR-2 - papel de algodão fenólico.
3. FR-3 - Papel de algodão, resina epóxi
4. FR-4 - Vidro tecido, resina epóxi
5. FR-5 - Pano de Vidro, Resina Epóxi
6. FR-6 - Vidro Polido, Poliéster
7. G-10 - Pano de Vidro, Resina Epóxi
8. CEM-1 - Papel de Algodão, Resina Epóxi (Retardador de Chamas)
9. CEM-2 - Papel de algodão, resina epóxi (não retardador de chama)
10. CEM-3 - Pano de Vidro, Resina Epóxi
Pano CEM-4-Vidro e Resina Epóxi
12. CEM-5 - Pano de Vidro, Poliéster
13. AIN - Nitreto de Alumínio
14. SIC - Carboneto de Silício

Por que o CEM-1 é amplamente utilizado como material PCB?


Material de PCB Cem-1? É tão estranho para a maioria das pessoas que é um dos substratos para as placas de circuito impresso. Na indústria de materiais para PCB, é de baixa qualidade e é adequado apenas para PCB de um lado, mas é amplamente utilizado.

Algumas pessoas diriam que a tecnologia está se desenvolvendo tão rápido que todos os dispositivos eletrônicos estão ficando cada vez menores. Por que esses materiais de baixa qualidade podem ser amplamente utilizados?

Sim, o nível de tecnologia está ficando cada vez mais alto, mas o tempo médio gasto é maior, o custo dos componentes é maior e mais funções são montadas, o que permitirá que mais projetistas usem PCB unilateral (material CEM-1) para controlar custos.

O PCB unilateral (PCB de camada única) reduzirá bastante o custo do projeto, que é o motivo mais importante.

Os materiais Cem-1 são amplamente utilizados na produção de placas de circuito impresso de camada única.

O material CEM-1 padrão é um material compósito à base de celulose com um laminado de fibra de vidro (FR-4) em sua superfície. Normalmente, o CEM-1 é branco leitoso.

Este material é caracterizado pela impossibilidade de metalização através de orifícios, portanto, ele só pode ser usado para produzir placas de circuito impresso de uma camada.

O padrão CEM-1 atende ao nível de inflamabilidade UL94-V0 como material FR-4. Comparado com o FR-4, as propriedades mecânicas do CEM-1 são um pouco piores: o CEM-1 é mais vulnerável. A constante dielétrica e a perda dielétrica tangente dos dois materiais têm pouca diferença.

Portanto, o CEM-1 é uma alternativa mais barata ao material FR-4 usado para produzir placas de circuito impresso de uma camada.

Na série de materiais Cem PCB, existem outros melhores CEM-3. Vejamos os CEM-1 e CEM-3 diferenciados.

A superfície e o núcleo do papel de tecidos de fibra de vidro compostos de compósitos CEM-1 são colados com resina epóxi. Usado principalmente na indústria de placas de circuito impresso. Comparado com a qualidade do papel, é fácil carimbar, possui excelentes propriedades elétricas e maior resistência à flexão. O CEM-1 possui excelentes propriedades mecânicas e elétricas, com força de impacto de até 0,093 ".

O CEM-3 é muito semelhante ao FR4. O CEM-3 é branco leitoso e muito liso. É a alternativa perfeita ao FR4 e possui uma grande participação de mercado na Ásia. É um material de vidro revestido com cobre epóxi retardador de chama, geralmente usado em produtos eletrônicos de placas PCB de dupla face e multicamadas. O CEM-3 é um novo material de placa de circuito impresso baseado no FR-4. Nos últimos anos, o CEM-3 foi utilizado para substituir o FR-4, excedendo até a participação de mercado do FR-4.

No mercado de iluminação Led, a maioria dos fabricantes de LED usa o CEM1 como material básico. Pode alcançar o melhor equilíbrio entre o desempenho da dissipação de calor e o custo da PCB.

JingHongyi PCB é uma fábrica localizada em Shenzhen, China, que possui 8 anos de experiência na produção de PCB. Nos últimos 8 anos, nos últimos oito anos, a Jinghongyi PCB também forneceu a vários clientes em todo o mundo uma variedade de serviços de produção, como PCB de um lado, PCB de dois lados, PCB de várias camadas, PCB LED, PCB de núcleo PCB, PCB flexível e PCB rígido.

Como fabricante profissional de placas de circuito impresso, além de poder produzir várias placas de circuito impresso, também podemos fornecer serviços completos de montagem de placas de circuito impresso. Para obter mais informações sobre recursos e serviços de montagem de placas de circuito impresso, clique aqui.

Como pedir?

Se você deseja solicitar placas de circuito impresso para barras de lâmpadas de alumínio LED, forneça documentos Gerber oficiais da placa de circuito impresso e seus requisitos detalhados.

Obrigado por entrar em contato com a JingHongyi PCB. Nós somos o seu fornecedor confiável de PCB LED, servindo o seu coração de negócios de sucesso.


Pacote e envio


A JHY PCB oferece métodos flexíveis de envio para nossos clientes, você pode escolher um dos métodos abaixo.

Shipment

Processo de Envio
Após a produção e o teste, seus pedidos de PCB serão enviados ao nosso departamento de remessa. Como fabricante de PCB de turno rápido, o departamento de remessa da JHY PCB enviará seu PCB rapidamente, sem pendências.

Maneira da embalagem do PWB de JHY

  • Use um saco profissional de PCB, com dessecante no interior. Totalmente comprimido a vácuo.
  • Cole o rótulo e a marca RoHs. Use o segundo saco de vácuo para proteger as placas novamente, compactadas a vácuo, e não deixe nenhuma exceção.
  • O relatório de microscopia e a placa de teste de estanho são montados com o PCB em caixas de papelão. O COC (Certificado de Conformidade) será enviado ao cliente por e-mail em PDF.
  • Várias camadas de EPE espesso (polietileno expandido expandido) são preenchidas totalmente em intervalos entre PCBs e caixas de papelão. A espessura da EPE de 1 camada é de 10 mm.
  • A embalagem neutra é adotada se não houver requisitos especiais. Caixas fortes e grossas (espessura: 10mm, 7 camadas). Diferentes tamanhos de caixas são projetados para atender a demanda de diferentes tamanhos de PCB. Todas as embalagens estão dentro do limite de peso das caixas. Para a ordem de produção em massa, não exceda 21 kg por caixa normalmente.
  • Todas as caixas seladas com fita adesiva forte devem ser seladas duas vezes para torná-las mais duráveis.
  • A cinta sólida de PP / PET é usada fora das caixas de papelão.
  • A marca de remessa, a marca frágil e a etiqueta do código postal são todas coladas claramente.
O que fazemos ou pensamos é garantir que as placas sejam enviadas ao cliente com segurança e rapidez.

Como enviar seu PCB?

  • Em primeiro lugar, o departamento de expedição da JHY PCB imprimirá o endereço do pedido e a fatura.
  • Em segundo lugar, a JHY PCB definirá as informações de remessa no site da empresa de Logística.
  • Em terceiro lugar, a equipe da empresa de logística coletará o pacote da JHY PCB e o enviará para você.

Prazo de envio

Com o objetivo de melhorar o atendimento ao cliente e atender à demanda do cliente, a JHY PCB fornece os seguintes métodos de envio.
JHY PCB tem experiência em exportação. Para pedidos de PCB Prototype e PCB de pequeno e médio volume, temos um relacionamento estável e de longo prazo com o despachante, como a empresa expressa internacional DHL, FedEx, TNT, UPS. Para a ordem de produção em massa, temos uma empresa de transporte famosa e confiável para suporte.
