Fornecedor

JingHongYi PCB (HK) Co., Limited

LED PCB de núcleo de metal estrela

LED PCB de núcleo de metal estrela

Tipo de pagamento: L/C,T/T,D/P,Paypal,Money Gram,Western Union
Incoterm: FOB,CFR,CIF,EXW,FCA,CPT,CIP
Quantidade de pedido mínimo: 1 Piece/Pieces

Adicionar ao cesto

Informação básica

    Material base: Alumínio

    Type: Metal Core PCB

    Layers: 1 Layer

    Board Thickness: 1.5mm

    Copper Weight: 1oz

    Thermal Conductivity: 1.0W

    Surface Finish: HASL LF

    Solder Mask Color: White

    Silkscreen Color: Black

    Flame Retardant Properties: 94 V-0

    Application: Led Street Lighting

Additional Info

    Pacote: Pacote Vaccum

    produtividade: 10000

    marca: JHY PCB

    transporte: Ocean,Air

    Lugar de origem: China

    Certificados : ISO9001

Descrição do produto

PWB do núcleo do metal da ESTRELA

Este PCB de núcleo de metal STAR (MCPCB) é fabricado pela JHY PCB, um fabricante profissional de PCB. Esta placa de circuito impresso com base de alumínio foi desenvolvida para a indústria de LED.

O Substrato de Metal Isolado permite que você crie rapidamente seus protótipos de módulos de LED com base em tipos de LED a um preço razoável. Com sua alta condutividade térmica de 2 W / mK, esta placa de circuito impresso é capaz de drenar o calor dos componentes de LED para a base de alumínio, que é ideal para iluminação de LED. Este PCB de núcleo de metal é fabricado com substratos de alumínio certificados pela UL.


Imagens para o PCB do núcleo do metal da estrela

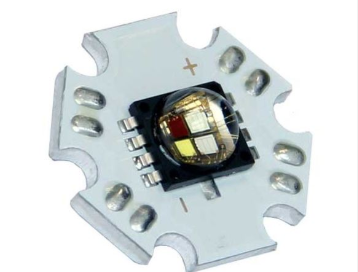

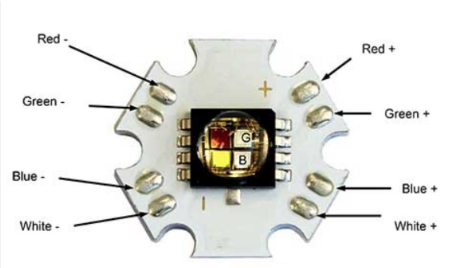

star LED metal core PCBmetal core printed circuit boardstar LED metal core PCB RGB

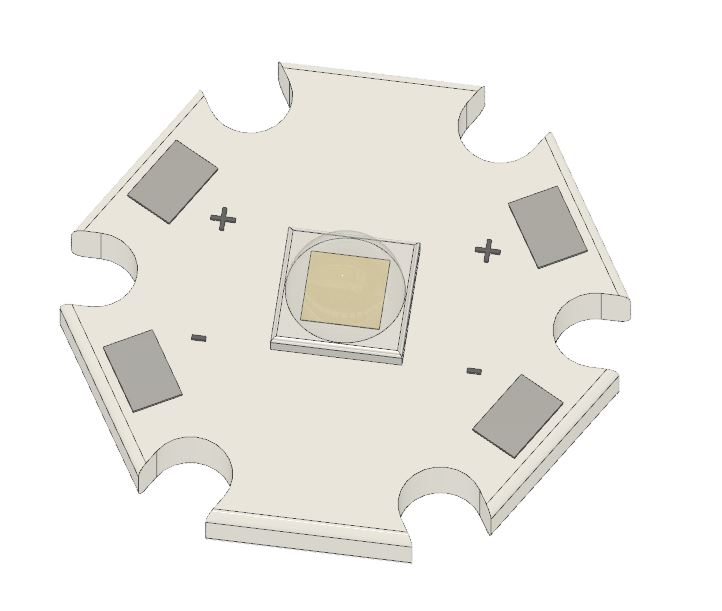

star metal core PCB

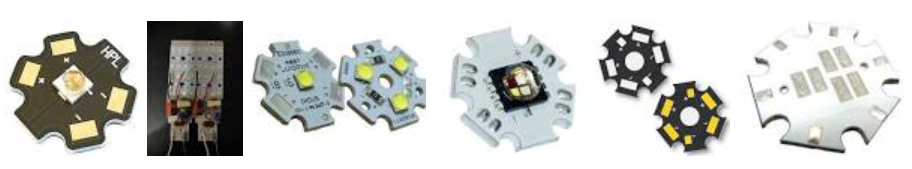

PWB do núcleo do metal do diodo emissor de luz

Nossas placas de circuito impresso com núcleo de metal são específicas para LED. Todas as placas nas bases de montagem LED são exclusivas.

Nós fabricamos essas placas para você, a fim de deixá-lo protótipo com facilidade, rapidez e preço razoável seus módulos de LED.

Nosso LED IMS (Substrato de Metal Isolado) pode ser usado em vários casos, como luminárias internas ou externas, luz de fundo, iluminação biológica e você pode integrá-los diretamente em seus produtos.

A grande variedade de PCBs com Núcleo Metálico que oferecemos permite que você monte quase todos os LEDs no mercado e eles podem se encaixar na maioria das restrições mecânicas.

Todas as nossas placas são fabricadas com substratos certificados pela UL.

Diodos emissores de luz de alta potência (LED)

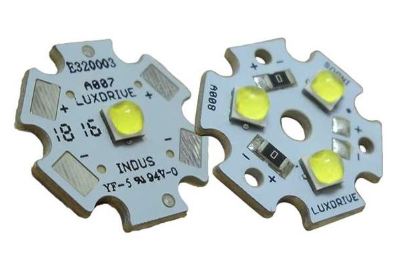

Metal Core PCB with 1 LED chip

pode usar 350 miliamperes ou mais em um único LED. A maior parte da eletricidade em um LED torna-se calor em vez de luz (cerca de 70% de calor e 30% de luz). Se esse calor não for removido, os LEDs funcionarão em altas temperaturas, o que não só diminui sua eficiência, como também torna o LED menos confiável. Assim, o gerenciamento térmico de LEDs de alta potência é uma área crucial de pesquisa e desenvolvimento. É necessário limitar a temperatura da junção a um valor que garanta a vida útil desejada do LED.

Placa de circuito impresso do núcleo do metal da estrela (estrela MCPCB)

são placas com dimensão de 20 mm de polígonos de 6 lados, que incorporam um material metálico de base como dispersor de calor como parte integrante da placa de circuitos. O núcleo de metal geralmente consiste em liga de alumínio. Além disso, o MCPCB pode aproveitar a incorporação de uma camada de polímero dielétrico com alta condutividade térmica para menor resistência térmica.



Fabricante de prototipagem de PCB com núcleo de metal


Fabricante de PCB de Curva Rápida, Prototipagem de PCB de Núcleo de Metal, PCB de Alumínio.

JHY PCB é um Fabricante de Placas de Circuito Impresso UL, TS16949, ISO-9001 e RoHS em Guangdong, China. Nós nos especializamos no fornecimento de PCB Quick Turn, Metal Prototipagem PCB Core.

Como um fabricante de PCBs na China, somos especializados em Fabricação de PCB, montagem de PCB e serviços associados de Placa de Circuito Impresso (PCB). O JHY PCB fornece serviços de montagem de PCB de giro rápido para Protótipos de Placas de Circuito Impresso e produções de baixo volume. Nosso objetivo é exceder as expectativas de cada cliente, fornecendo serviços e montagem de placas de circuito impresso excepcionais, ao mesmo tempo em que maximizamos os lucros dos clientes por meio da sensibilidade ao custo de mercadorias e à eliminação de reclamações no campo.

JHY PCB tem experimentado engenheiros, estrito QC e equipamentos avançados são a razão que nós, como fabricantes de Metal Core PCB Prototyping são capazes de fazer excelentes produtos com preços competitivos; e também oferecemos pronta entrega. Além disso, nosso sistema de produção flexível nos permite produzir PCBs com núcleo de metal de grande e pequena quantidade.

A JHY PCB é uma fabricante de placas de circuito impresso que produz PCBs de barebones e placas de circuito impresso de protótipos de alta qualidade e baixo custo. A JHY PCB fabrica protótipos de PCB - Protótipo de Placas de Circuito Impresso. A JHY PCB atende à indústria de placas de circuito impresso PCB. Atendemos às suas necessidades de fabricação e prototipagem de PCBs com paradas de 24 horas e com as placas de circuito impresso da mais alta qualidade.


Serviço de fabricação de Núcleo Metálico PCB - Alta Qualidade a Menor Custo

Capacidade de fabricação de PCB de núcleo de metal JHY PCB para você obter os PCBs de menor custo!

Como um fabricante profissional de PCB na China, podemos fornecer aos nossos clientes os melhores preços de PCB do setor. Se você está procurando por um fabricante de PCBs para lidar com seus altos volumes com os melhores preços possíveis; ou você tem alguns requisitos de placas de alta tecnologia que você quer o melhor negócio em que podemos fazer isso acontecer; PCBs de baixo custo com atendimento ao cliente de alta qualidade.

Quando se trata de encontrar os melhores preços do mercado, deixe que a JHY PCB seja a fabricante de PCB de baixo custo certa para você. Uma fabricação barata de PCB não é nossa meta; os de alta qualidade e baratos são!

Diga aos nossos especialistas o que você precisa e nós forneceremos a solução certa de fabricação e montagem de PCBs. Estamos prontos e ansiosos para transformar seus conceitos em realidade.

Construção de PCB de Núcleo de Metal

Base de alumínio CCL (laminado de cobre revestido) é um tipo de matéria-prima de metal PCB, que consiste em folha de cobre, camada de isolamento térmico e substrato de metal, sua estrutura em três camadas:

Camada de Circuito : equivalente a laminado de cobre comum PCB revestido, espessura de folha de cobre de loz a 10 oz.

Camada dielétrica: Camada dielétrica é um tipo de material com isolamento térmico e baixa resistência térmica. espessura de 0,003 "a 0,006", que é a tecnologia de núcleo do laminado de cobre de base de alumínio. Alcançou a certificação UL.

Camada de Base : A camada de base é o núcleo de metal, normalmente é base de alumínio ou base de cobre.

Tipos de MCPCB (Metal Core PCB)

O PCB de núcleo de metal é classificado de acordo com a localização do núcleo de metal e as camadas de traçado do PCB.

Existem 5 tipos principais de núcleo de metal PCB e estes são:

-Meia camada MCPCB (uma camada de traço de um lado),
-COB LED PCB (uma camada de traço),
Camadas duplas MCPCB (duas camadas de traço de um lado),
MCPCB de dupla face (duas camadas de traço em ambos os lados) e
-Multi Layers MCPCB (mais de duas camadas de rastreamento em cada placa).

Material do PWB do núcleo do metal

Alumínio é comumente usado devido à sua condutividade térmica MCPCB e resistência térmica inferior a mcpcb.

Isso ocorre porque os PCBs de núcleo metálico são capazes de transferir calor aproximadamente de 8 a 9 vezes mais rápido em comparação com os PCBs FR4.

Os laminados MCPCB dispersam o calor continuamente para manter os componentes que geram o resfriador de calor, melhorando assim seu desempenho e vida útil.

Fabricação de PCB com Núcleo de Metal

Metal Core PCB for LED manufacturingMetal Core PCB for LED fabrication


Porque escolher-nos?

  • Economize dinheiro e tempo! Alcance a paz de espírito!
  • Um fabricante de protótipos PCB profissional e confiável.
  • Protótipo de PCB mais rápido.
  • Uma solução de parada para vários PCB e SMT Stencil.
  • Baixo custo para PCB simples.
  • Preço acessível para PCB de alta tecnologia.
  • Encomendas mínimas 1pcs.
  • Atendimento ao cliente on-line 24 horas.
  • Engenheiro profissional de PCB para serviço one-to-one.
  • Expedição a tempo.
  • Garantir um bom serviço e qualidade desde a cotação do PCB até a entrega.

Certificação (UL: E466618, TS16949, ISO9001.RoHS)

UL Certification
TS16949 Certification
SGS Certification


Expedição PCB

JHY PCB oferece métodos de envio flexíveis para nossos clientes, você pode escolher um dos métodos abaixo.

Shipment

Processo de envio
Após a produção e teste, os pedidos do seu PCB serão enviados para o nosso departamento de expedição. Como o fabricante de PCB de turno rápido, o departamento de expedição de JBY PCB enviará seu PCB rapidamente sem qualquer pendente.

Forma de Embalagem do JHY PCB

  • Use um saco de vácuo PCB profissional, com dessecante no interior. Vácuo comprimido totalmente.
  • Cole o rótulo e a marca RoHs. Use o segundo saco de vácuo para proteger as placas novamente, vácuo comprimido, certifique-se sem exceção.
  • Relatório de microssecção e placa de teste de estanho são colocados juntos com PCB em caixas.C.C (Certificado de Conformidade) será enviado ao cliente por e-mail em PDF.
  • Várias camadas de EPE espessa são preenchidas completamente nas lacunas entre os PCBs e as caixas de papelão. Espessura de 1 camada EPE é de 10 mm.
  • Embalagem neutra é adotada se não houver requisitos especiais. Caixas fortes e grossas (espessura: 10mm, 7 camadas). Diferentes tamanhos de caixas são projetados para atender a demanda de diferentes tamanhos de PCB. Todos os pacotes estão dentro do limite de peso das caixas. Para a ordem de produção em massa, não superior a 21 kg por caixa normalmente.
  • Todas as caixas seladas com fita adesiva forte devem ser seladas duas vezes, de modo a torná-las mais duráveis.
  • A cinta sólida PP / PET é utilizada fora das caixas.
  • A marca de remessa, a marca frágil e a etiqueta postal são todas coladas com clareza.
O que quer que façamos ou o que pensarmos é garantir que as placas sejam enviadas ao cliente com segurança e rapidez.

Como enviar o seu PCB?

  • Em primeiro lugar, o departamento de expedição da JHY PCB irá imprimir o endereço da encomenda e a fatura.
  • Em segundo lugar, o JHY PCB definirá as informações de remessa no site da empresa de Logística.
  • Em terceiro lugar, o pessoal da empresa de logística irá recolher o pacote do PCB JHY e enviá-lo para você.
