PCB com Núcleo de Metal Chip-on-Board

O PCB com núcleo de metal Chip-on-Board (COB MCPCB) é um tipo de tecnologia de montagem de semicondutores. Ao contrário do processo de montagem tradicional, o COB MCPCB possui um microchip (também conhecido como die). O microchip toca o núcleo de metal, que dissipa o calor.


Isso forma uma interconexão elétrica entre o chip e o traço na placa. Como existe contato direto entre a matriz e a placa, não há necessidade de uma camada dielétrica. Assim, a condutividade térmica do PCB de núcleo de metal Chip-on-Board é a mesma que a do material de núcleo de metal.


Chip On Board (COB) Packaging Technology


A JHY PCB é um fabricante bem conhecido de PCB de Núcleo de Metal Chip-on-Board, assim como PCB rígido, PCB flexível, PCI flexível, PCB LED, PCB de alumínio.

Estrutura do COB MCPCB

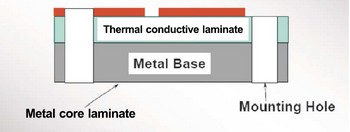

Structure of Single layer metal core PCB


O que é COB?

COB, Chip On Board é uma tecnologia de pacote LED muito popular e amplamente utilizada. Múltiplos diodos desencapados entram em contato direto com o substrato MCPCB (Placa de Circuito Impresso de Núcleo de Metal) para produzir matrizes de diodo no mesmo wafer ou chip. Quando acende, parece um painel de iluminação.

Com matrizes de diodos diferentes, o chip COB pode ser projetado para ter formas diferentes, as formas comuns são redondas, quadradas, retangulares, circulares. Enquanto isso, alguns fabricantes inovadores desenvolveram chips duplos ou triplos CCT e RGB COB.

Atualmente, existem duas principais tecnologias COB, que são o chip tradicional COB e o novo chip flip COB.

Qual é a diferença entre o chip COB tradicional e o chip flip COB?

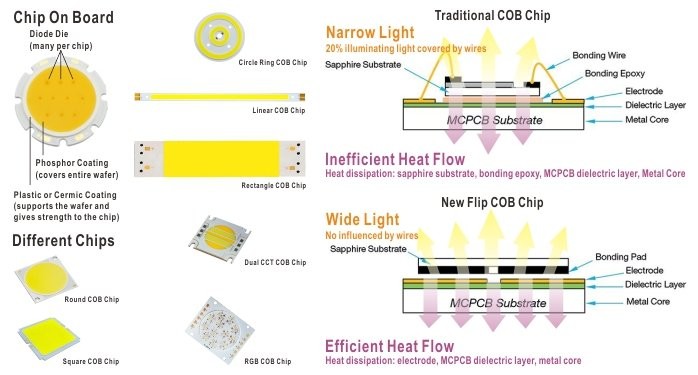

A imagem acima mostra os diagramas esquemáticos de um chip COB de ligação de fio tradicional e nenhum chip COB flip de ligação de fio.

Um chip COB tradicional é colado ao substrato de metal-núcleo PCB por colagem de epóxi e se conecta aos eletrodos do circuito através de dois fios de ligação. A energia térmica gerada pelo chip de LED é dissipada através do substrato de safira do diodo, ligando epoxi, seguido por uma camada dielétrica de Metal Core PCB antes de atingir o núcleo de metal.

Por outro lado, o chip flip COB tem o diodo LED diretamente ligado aos eletrodos do circuito sem o fio de ligação e epóxi. O calor gerado pelo LED é dissipado através de eletrodos de circuito, camada dielétrica MCPCB e, em seguida, difundido no núcleo de metal.

Em comparação, as vantagens dos chips flip COB são:

1. O chip COB tradicional recebe luz de iluminação estreita com 20% de luz é coberto por fios de ligação, enquanto a luz do chip flip COB não tem influência sem fios de ligação.

2. O decaimento da luz é uma característica natural do LED, o lúmen de saída diminui quando a temperatura da junção do LED aumenta. O chip Flip COB pode minimizar a queda de luz, porque melhora o gerenciamento térmico com um caminho eficiente de dissipação de calor.

3. Flip COB chip exibe menos resistência ao calor devido ao caminho de dissecação de calor eficiente, ele pode trabalhar sob alta corrente. Assim, com alta potência, pode melhorar a eficácia luminosa (LM / W).

4. O chip COB tradicional conecta-se aos eletrodos do circuito através de dois fios de ligação, sendo possível quebrar esses fios de contato durante o empacotamento ou uso. O chip Flip COB não precisa desses fios de ligação, removendo um risco potencial e reduzindo a taxa defeituosa.

Os tipos de PCB COB

Atualmente existem os principais tipos de PCBs COB, que são o Metal Core PCB (MCPCB), o Mirro Aluminum PCB e o Ceramic PCB.

1. MCPCB (Aluminium / Cooper + Silver Plating Process) obtém baixa condutividade térmica a 1 - 3W / mk com grande resistência ao calor e refletividade a 95%, sendo assim adequada para chip COB de potência pequena e média (Potência <10W).

2. Mirro Alumnium (Processo de plastificação Mirro Alumínio + Prata) A PCB obtém alta condutividade térmica a 170 W / mk com baixa resistência ao calor e refletividade a 98%, sendo adequada para cavacos COB de grande potência (Potência 10 - 50W).

3. O PCB cerâmico obtém uma boa condutividade térmica> 24W / mk, boa refletividade> 95% e boa força dielétrica> 15KV / mm. É a tendência de usar o PCB cerâmico para o módulo COB no futuro.

Comparação com SMD e chip de alta potência

  • O chip COB pode produzir uma grande quantidade de lúmen com pouca energia, por isso é mais econômico do que o chip SMD e de alta potência.
  • Devido ao pequeno tamanho do diodo e maior densidade de diodos empacotados, o chip COB pode produzir a luz com maior intensidade, então o efeito luminoso (LM / W) é maior do que o chip SMD e de alta potência.
  • Para o chip COB, a luz é iluminada de um rosto e não de um ponto (a luz produzida pelo chip SMD e de alta potência é de um ponto) para tornar a luz mais uniforme, de modo que o reflexo não será possivelmente formado.
  • Os diodos no chip COB entram em contato direto com o MCPCB e o MCPCB pode ser considerado como seu dissipador de calor. No entanto, para SMD e chip de alta potência, o calor se dissipa de um ponto, em vez de um rosto como o chip COB. Portanto, o chip COB obtém um melhor gerenciamento térmico do que o chip SMD e de alta potência.
  • A melhor resistência ao calor e melhor gerenciamento térmico podem minimizar a queda de luz e prolongar a vida útil do LED. Assim, o chip COB tem vida útil mais longa do que o chip SMD e de alta potência.
  • COB também pode ser usado como um pequeno dispositivo como um flash do smartphone e da câmera. Este pequeno chip COB pode usar pouca energia para produzir uma grande quantidade de luz.
Vantagens do uso de PCBs de núcleo de metal COB JBY PCB

Existem inúmeras vantagens do uso de PCBs de núcleo de metal COB, algumas das quais são dadas abaixo
  • Uma das maiores vantagens de utilizar um PCB de núcleo de metal COB é que ele ajuda você a melhorar seu tempo de capacidade de mercado.
  • Estes PCBs com núcleo metálico possuem uma excelente capacidade de dissipação de calor.
  • Eles têm uma condutividade térmica muito boa de 137W / mK
  • Esses PCBs possuem uma melhor propriedade de despacho de calor e exigem um menor número de juntas de solda em comparação aos outros tipos. Isso aumenta a confiabilidade desses PCBs.
  • LEDs de alta potência podem ser facilmente montados nos PCBs de núcleo de metal Chip-on-Board.
  • O uso de PCBs de núcleo de metal COB melhora a vida útil, bem como a confiabilidade dos LEDs.
  • O material e o processo de produção usados ​​para esses PCBs são de alta qualidade. Isso é responsável por tornar a montagem mais fácil e diminui a porcentagem de erros no processo de montagem em uma quantidade considerável.
  • Esses PCBs consomem menos espaço e, portanto, menores custos.
  • Os PCBs de núcleo de metal têm uma proteção de segurança aprimorada e são muito difíceis de hackear usando a técnica de engenharia reversa.
Aplicações de PCBs de Núcleo Metálico Chip-on-Board

As várias vantagens dos PCBs com Núcleo de Metal Chip-on-Board os tornam populares entre diversas aplicações diferentes. Algumas das principais aplicações, que usam esses PCBs são:
  • Iluminação Eletrônica
  • LED de alta potência (até 200W)
  • Fonte de energia
  • Retroiluminação LED para TV LED
  • Automotivo
  • Luz dianteira do diodo emissor de luz para E-Livro
  • Iluminação de rua e estacionamento
  • Iluminação para Agricultura e Horticultura
  • Outros produtos que requerem soluções térmicas
Processo de fabricação de PCB de núcleo de metal COB

O processo COB consiste em três categorias principais a serem executadas ao fabricar o Chip-on-Board:

1º: 'monte ou morra anexar';
2º: 'ligação de fio';
3ª: 'o encapsulamento dos fios de arame'.

Ao usar o fio de ligação e embalagem epoxi, em seguida, diretamente embutido no MCPCB, esta prática pode prolongar a vida útil do LED e emissão de luz unificada.

Fabricante de PCB de núcleo de metal Chip-on-Board

A JHY PCB tem um forte apoio de mais de 9 anos de experiência na fabricação de PCB flexível e PCI flexível. Com uma equipe de profissionais treinados e experientes, oferecemos PCBs resistentes que podem suportar condições extremas. Somos conhecidos por fornecer os tempos de resposta mais rápidos. Para saber mais sobre o PCB de núcleo de metal Chip-on-Board e outros tipos de PCBs de núcleo de metal disponíveis conosco, entre em contato conosco o mais breve possível.
